让 SO-100 学会把物体放进抽屉：从 MuJoCo、MimicGen 到 ACT 数据飞轮

一个机器人能把物体抓起来，不代表它能完成“打开抽屉、把物体放进去、再关上抽屉”。这个任务要连续处理把手接触、抓取、狭窄空间中的搬运、松爪和撤离。前一步留下的几毫米误差，可能在后一步变成碰撞或掉落。

这个项目以 SO-100 机械臂为对象，在 MuJoCo 中实现了上述完整任务，并把它做成一条可以追踪的数据闭环：生成示教 → 清洗标注 → 质量检查 → 冻结数据集 → 训练 ACT → 自主评估 → 根据失败补采。

先给出结果：初始 100 条合格示教训练出一个 ACT；分析失败后，再补采 100 条脚本示教，进行一次继续训练。统一替换模型曾造成退步，最终采用“方块用新 ACT，盒子和杯子用旧 ACT”的固定选择规则。在另外冻结的 60 个新场景中，完整任务成功率从 39/60（65.0%）提高到 44/60（73.3%）。这是一套有收益、也有明确失败边界的仿真原型。

本文讨论的是这条抽屉单任务实验线。数据来自仿真脚本及其轨迹扩增，人工示教为 0；ACT 输入为关节和仿真环境状态，视频用于观察，当前没有训练视觉策略，也没有进行真机验证。

1. 任务怎么定义，仿真怎么搭

从“看起来放进去了”到可计算的成功条件

每个 episode，也就是一次完整尝试，只操作一个物体，从方块、长方体盒子、空心杯子三种 SKU 中选择。机械臂需要依次完成：

1. 夹住把手，把抽屉拉开超过 9 cm。
2. 抓起物体，物体中心高度超过 5.5 cm。
3. 把物体完整放进抽屉内部并松爪。
4. 将抽屉关闭到开度小于 8 mm，松开把手并撤离。
5. 物体、抽屉稳定至少 15 个控制步，即 0.75 s。

“完整放入”会考虑物体朝向和外接尺寸，不能只检查物体中心是否落在抽屉投影内。放入事件还要求抽屉此前确实打开、当前开度大于 7.5 cm、物体此前被抬起且夹爪已经张开。最终稳定条件要求抽屉速度小于 0.015 m/s、物体平移速度小于 0.03 m/s，末端离把手超过 5.5 cm。每次自主评估运行 1,200 个控制步，最多观察 60 s。

这样定义任务，才能区分“物体在抽屉上方”“物体已放入但没关抽屉”和“全部完成”。否则，漂亮的视频截图很容易掩盖未完成的步骤。

机械臂、抽屉和物体各自如何运动

基础模型来自 MuJoCo Menagerie 的 trs_so_arm100，使用 MuJoCo 3.3.7。这里的机器人是 5 个机械臂关节加 1 个夹爪关节，不是可以任意实现六维末端位姿的六轴机械臂。

仿真步长是 0.002 s，即物理引擎以 500 Hz 积分；控制频率为 20 Hz，每条指令推进 25 个物理子步。动作是 6 维的绝对关节位置目标，单位为弧度。程序将目标限制在执行器范围内后写入 data.ctrl，位置伺服器再驱动关节运动。动作本身不是力矩，也不是末端坐标增量。

抽屉有一个被动滑动关节，没有单独的驱动电机。机械臂通过夹爪与把手接触来拉开、推回抽屉。物体有自由关节，其运动由接触、摩擦和重力决定；没有用焊接约束把物体粘到夹爪上。空心杯子由底部和 12 个杯壁碰撞几何体组成，夹爪可能碰到杯壁或杯口，因此其接触行为与实心方块不同。机械臂连杆使用重力补偿，物体仍受重力作用，这也是当前仿真的建模选择。

随机什么，固定什么

本轮先固定接触条件，把主要变化放在物体初始位置和 SKU 上，避免同时改变任务、动力学与视觉后难以定位失败。

这里的随机位置范围只有 24 mm × 24 mm，结果不能外推到整张桌面。少量关节测量噪声，以及光照、颜色、相机扰动仍保留；由于 ACT 不看图像，画面变化不构成视觉鲁棒性的验证。观察相机调整到能同时看到物体、夹爪和抽屉内部的位置，腕相机也修正为朝向作业区，方便判断接触与落点。

2. 第一批示教从哪里来：脚本、FK 与 IK

模仿学习需要先有成功动作。项目先用脚本写出任务阶段：接近把手、夹紧、拉开、离开把手、接近物体、闭爪、抬升、搬运、放入、松爪、关抽屉、撤离。阶段标签由脚本提供，后续再结合物理事件核验。

脚本指定的是末端目标位置、姿态和夹爪开度，而机器人接受关节目标。两者通过运动学连接：

• 正向运动学（FK）：给定关节角，计算末端位置和方向。实现中把关节角写入独立的 MjData，调用 mj_forward，读取末端 site 的位置和四元数。
• 逆向运动学（IK）：给定末端目标，迭代寻找满足关节限位的关节角。

IK 使用阻尼最小二乘。令末端误差为 $e$，雅可比矩阵为 $J$，一次更新为：

雅可比描述“关节微小变化会让末端怎样移动”；阻尼项用来缓解接近奇异位形时更新过大的问题。实际求解只调整前 5 个机械臂关节，姿态误差及对应雅可比权重为 0.15，单次迭代关节增量限制在 ±0.12 rad，并保留关节限位余量。阶段之间使用平滑插值，减少关节目标突变。

五个机械臂自由度通常无法同时精确满足任意三维位置与三维方向，因此 IK 返回一个解，不等于末端完全到达目标，更不等于抓取成功。项目记录 IK 残差，并让每条示教在物理引擎中实际执行。物体是否真的抬起、是否掉落，都由仿真结果判断。

这一步最终得到 13 条成功的脚本源演示。它们负责提供可迁移的动作结构，接下来再扩增到 100 条。

3. MimicGen：按参考物拆解并迁移轨迹

如果物体的位置移动 1 cm，机械臂不应该原封不动地重放旧关节角；但也不必从头设计整条轨迹。MimicGen 的关键思路是：把一段动作表达在它所操作的参考物坐标系中，再迁移到新场景。

为什么要拆成四段

开抽屉时，动作相对于把手有意义；抓取时，动作相对于物体有意义；放入时，应相对于抽屉内的目标。若对整条轨迹施加同一个平移，物体移动后，把手接近动作也会被错误地平移。

这些边界来自源轨迹已有的阶段标签。这里没有使用无监督算法自动发现子任务。对每个新场景，先在同 SKU、同训练或验证集合内，选择初始物体位置最近的源演示。

位姿变换具体做了什么

用 $T$ 表示 4×4 齐次变换矩阵，其中包含旋转与平移。假设源场景参考物和末端在世界坐标系中的位姿分别为 $T_{\mathrm{src,ref}}$、$T_{\mathrm{src,ee}}$，先求末端相对于参考物的位姿：

新场景中，把相同的相对关系放回世界坐标系：

直观地说，就是保留“从物体上方多高、哪一侧接近”的关系。当前参考坐标系采用平移加单位旋转，物体初始朝向固定；公式支持一般刚体变换，但本实验没有验证任意旋转迁移。

这里有一个实现细节：源末端目标由记录的关节动作做 FK得到，不把含噪关节观测直接当成控制目标。迁移后保留源夹爪指令，以源关节角作为 IK 初值求解新的机械臂目标；三处段间边界各插入 10 个插值动作，最终每次生成执行 950 个动作。物理仿真仍然决定实际末端与物体如何运动。

项目调用了上游 MimicGen 的 transform_source_data_segment_using_object_pose、WaypointSequence.from_poses 和 WaypointTrajectory.merge，外层由自定义 SO-100 适配器负责环境与控制接口。因此这是使用官方位姿及路径组件的适配实现，并非直接运行完整的 robosuite DataGenerator 工作流。

扩增后为什么还要重新执行和质检

几何相对关系保持了，接触结果却未必保持。迁移可能让机械臂接近限位，也可能改变夹爪碰到物体的位置。尤其是杯口和狭窄抽屉附近，几毫米差异就足以让夹取失败。

实际尝试 128 次，100 条通过、28 条隔离；隔离中 27 条未抓起，1 条搬运或放入失败。合格集包含方块 34、盒子 33、杯子 33，共 94,857 个对齐后的时间步，划分为 80 条训练、20 条验证。因此，“100 条成功演示”是质量筛选后的规模，生成器通过率约为 78.1%。

只保留成功轨迹也会使数据偏向容易完成的位置。后续评估必须从预先冻结的位置分布取样，不能只在成功采集过的位置重放。

4. 把轨迹变成可以训练、可以追溯的数据

数据飞轮的中间部分经常被一个 dataset 目录带过，但时间错位、错误标签或同源泄漏，都会直接影响模型结论。项目把原始记录、清洗结果和数据版本分开保存。

原始记录与时间对齐

原始文件采用自定义 HDF5 schema warehouse.raw.v2，包含关节、动作、环境状态、末端位姿、夹爪、RGB-D、腕相机，以及仿真接触力和触觉代理。后两者来自 MuJoCo 接触计算，不是硬件传感器测量。每一路记录设备时间、主机时间、序号、单位及标定信息。

虽然这些流都来自仿真，采集层仍模拟设备时钟的偏移、漂移和少量抖动，用同步锚点拟合：

其中 $a$ 修正时钟速率，$b$ 修正起点。它验证的是同步软件协议，并不能证明真实相机和电机已经硬件同步。

清洗后统一到 20 Hz 网格：关节角做线性插值；末端平移做线性插值，四元数做 SLERP；动作、环境、接触和图像取该时刻之前最近的有效样本。动作尤其不能从未来插值，否则会把下一步命令提前配给当前观测。

图像原始采样为 10 Hz，对齐到 20 Hz 不会凭空增加图像信息，相邻时间步可能复用同一帧。每个流保留有效性掩码和样本年龄，通过序号缺口与时间间隔检测丢帧，并保存相机内外参、以米为单位的深度。当前训练只加载所需的状态与动作数组，避免把未参与训练的全部图像占进内存。

标注、门禁和隔离

阶段由脚本或源轨迹标签给出，任务事件由仿真状态自动判断，标注中明确 human_reviewed=false。质量检查覆盖完整成功、危险碰撞、奇异位形、关节限位、时间单调性、缺失值、标定一致性和动作连续性。

例如，动作速度超过 12 rad/s、加速度超过 150 rad/s²，或专家 IK 最大位置残差超过 2 cm，都会触发拒绝；FK 与记录末端位置的误差第 95 百分位超过 8 mm，也会触发检查。危险碰撞针对非允许接触中超过 2 mm 的穿透，允许正常的夹爪、物体与抽屉接触。因此文中的“零危险碰撞”指该仿真指标。

失败 episode 保留原始文件与拒绝原因，进入隔离区；不会删掉失败片段，再拼成一条貌似成功的长轨迹。只有合格记录进入训练版本。

版本和划分为什么比文件名更重要

SQLite 资产库保存任务、SKU、场景 seed、来源和质量状态；原始文件、清洗文件、标注及模型保存 SHA-256。冻结 manifest 固定本轮使用的文件集合，训练记录再关联 manifest 哈希，从模型可以追溯到具体数据版本。

划分以 episode 为单位，不能把相邻帧随机分给训练集和验证集。MimicGen 还要更进一步：先隔离源演示家族，再生成扩增轨迹。13 条源演示中，10 条只用于训练生成，3 条只用于验证生成，源哈希不交叉。否则，同一条动作仅平移几毫米后出现在验证集，会高估泛化能力。

平台已有 NPZ、Parquet、LeRobot v3 和 RLDS 导出器。本轮 ACT 直接读取冻结版本的 NPZ；原始 HDF5 是项目采集格式，不能称为 LeRobot 标准数据集，也没有为当前 200 条数据重复生成全部格式。Ego、UMI/FastUMI 等接口在平台中属于合成协议适配验证，当前实验数据都来自同一仿真本体。

5. ACT 实际学到了什么

输入、输出与模仿学习目标

这里使用 LeRobot 0.4 的官方 ACTPolicy。ACT 全称 Action Chunking Transformer，本质上是行为克隆：从演示中学习“当前观测下，接下来应执行怎样的一段动作”。本轮没有用奖励函数做强化学习更新。

每个训练样本先随机选一条 episode，再选择起点 $t$，输入当前状态，监督信号为未来 50 步专家动作。超出 episode 末尾的部分补齐，并用 padding mask 屏蔽其误差。

任务标志在本轮始终表示抽屉任务 [0, 0, 1]，用于复用平台接口，并不意味着同时训练推移和桌面抓放。脚本阶段编号不作为策略输入；但“已打开”“已放入”等事件标志来自仿真历史状态。

物体位置、目标位置和事件真值在真实机器人上需要感知与状态估计才能获得。本实验直接使用这些信息，属于特权状态策略。相机画面没有进入网络，不能从视频效果推断机器人已经学会视觉识别。

为什么一次预测一段动作

逐步行为克隆每次只预测一个动作，容易产生抖动，并在偏离示教轨迹后积累误差。ACT 同时预测一段相互关联的动作，使“接近—闭爪—抬升”这样的局部运动更连贯。

本项目预测 50 步，即 2.5 s；实际执行前 25 步，即 1.25 s，再读取新观测重新预测。这是分块重规划，块内仍是开环执行，当前没有启用 temporal ensembling（对重叠预测进行时间集成）。因此它不会每 50 ms 都根据物体位置重新规划，接触突然变化时仍可能反应不足。

推理过程可以概括为：

policy.reset()
while not rollout_finished:
    q, env = observe()
    chunk = predict(normalize(q), normalize(env), latent=zeros(16))
    for action in denormalize(chunk[:25]):
        simulator.step(action)  # 每步 0.05 秒

实际代码通过 select_action() 的动作队列实现这一逻辑。IK 和脚本专家只负责生成演示；ACT 自主评估时直接输出关节目标。

Transformer 和 CVAE 分别负责什么

Transformer 将关节状态、环境状态和潜变量分别投影到 128 维 token。编码器融合它们，解码器通过 50 个时间位置的查询一次输出 50 个动作。当前使用 4 个注意力头、2 层编码器、1 层解码器，前馈层宽度为 512。

同一个观测可能对应多种合理动作风格，例如不同的接近速度。ACT 用条件变分自编码器（CVAE）表达演示中的这类变化。训练时，额外的 VAE 编码器读取当前关节状态与未来专家动作块，预测潜变量分布的均值和方差，再通过重参数化采样：

动作预测器以当前观测和 $z$ 为条件重建专家动作。目标函数由动作 L1 误差与 KL 正则组成：

$m$ 是非 padding 掩码，$A$ 是专家动作块。这里的训练 L1 按上游实现，在掩码置零后对完整张量求平均。KL 项把潜变量分布拉近标准正态先验，约束潜变量对训练动作的记忆。潜变量维数为 16，VAE 编码器为 2 层。

推理时没有未来专家动作，VAE 编码器不参与，潜变量固定为零。 模型只根据当前观测生成动作块，这一点区分了训练监督信号与执行时可用信息。

训练设置与检查点选择

关节、环境和动作都用训练集的均值与标准差归一化，标准差下限为 0.01。验证数据不参与统计量计算；继续训练时沿用旧模型的归一化，保持已有权重的输入输出含义。

初始 100 条数据只启动一次训练：随机种子 42、20,000 steps、batch size 64；优化器为 AdamW，学习率从 2×10⁻⁴ 余弦下降到 1×10⁻⁵，权重衰减 10⁻⁴，梯度裁剪为 1。每 100 步抽取一个验证 batch，以验证动作 L1 保存最佳检查点。本次选中 step 14,800，归一化验证 L1 为 0.02651。

这个选择指标有两个局限：单个随机验证 batch 带来估计噪声；动作误差小也不保证完成接触任务。末端在夹取瞬间偏几毫米，平均动作误差可能仍很小，但物体已经抓空。因此最终判断必须靠完整自主 rollout。

6. 失败怎么推动下一轮采集

先区分“模型没学会”和“示教也做不到”

初始 ACT 在预先固定的 15 个未见场景上成功 7/15：方块 1/5、盒子 4/5、杯子 2/5，危险碰撞为 0。8 个失败里，5 个没有抬起物体，3 个抬起后没有放入。

接着在相同位置、相同物理条件下运行原脚本与 MimicGen，得到三类证据：

第三类尤其关键。若连示教器也抓不起来，盲目增加同类失败尝试不会得到有效的行为克隆监督。

杯子：平移和减速没用，抓取朝向起了作用

对两个困难杯子场景尝试抓取位置 ±2 mm 和接触阶段减速，问题仍未解决。在 cup 20302 场景中，原脚本下降结束时末端 TCP 高度约 62.2 mm，目标却是 32 mm，接触主要集中在单侧指尖。这提示实际接触阻碍了下降，不能只盯着规划目标看。

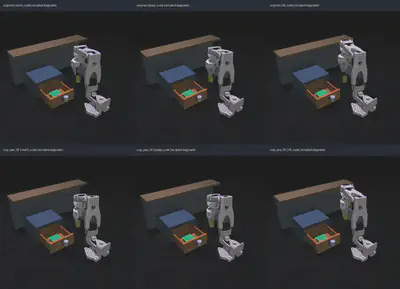

将杯子抓取的末端朝向旋转 30° 后，3 个已知杯子失败场景都由脚本完成，原朝向只能完成其中 1 个。修正后该场景 TCP 下降到约 32.6 mm，两指闭爪阶段最大接触力代理约为 48.5/47.1 N，抬升后物体中心高度约 68.2 mm。质量、摩擦和阻尼没有改变。

图中是脚本对照。接触力为仿真求解器输出，支持对接触姿态的诊断，但不能等同于真实硬件受力，更不能据此宣称 ACT 已学会修正后的杯子抓取。

定向补采，而不是重复容易的位置

补采新增方块 40、盒子 20、杯子 40 条合格演示。训练候选中，75% 从已知失败位置附近 ±3 mm 采样，25% 从原范围均匀采样；验证候选保持均匀采样。质检后实际接受的 100 条中，58 条来自失败邻域、42 条来自均匀分布。候选比例和最终入库比例不同，是成功筛选与划分共同作用的结果。

实际尝试 110 次，10 条方块失败进入隔离区。旧 100 条全部保留，合并后为 200 条、186,710 个时间步，160 条训练、40 条验证。新增数据直接执行修正脚本，来源标为 sim_scripted_recovery；它们没有被冒称为人类示教，也不是再次通过 MimicGen 扩增得到。

随后从原 ACT 权重继续训练一次，仍为 20,000 steps，随机种子 43，最佳检查点为 step 16,700，验证 L1 为 0.01316。本文这条实验线包括一次初始训练、一次补采后的继续训练；后面的选择器不需要额外训练。

7. 为什么不能直接把新模型替换上去

旧失败修好了，不代表新场景更好

补采后，旧 15 个场景的回归结果从 7/15 提高到 11/15。因为这些场景已用于失败分析与采样设计，这个结果只能说明已知问题有所改善。

在预先保留的另一组 30 个新场景上，直接使用更新后的统一模型却从 18/30 降到 14/30：

方块有改善，盒子明显退化，杯子持平。新增数据偏向困难区域，且包含与旧轨迹不同的动作风格，这些都是可能原因；当前没有单因素消融，不能把退步唯一归因于“灾难性遗忘”或某一种数据偏移。验证集和数据组成也发生了变化，两轮 L1 的下降不能直接作为跨版本能力提升的证据。

这一轮飞轮的价值也体现在这里：它发现并阻止了一个总体退步的模型直接替换旧模型。

固定 SKU 选择，再用全新场景验证

根据上述 30 个场景，冻结一条简单规则：方块选更新 ACT，盒子和杯子选原 ACT。SKU 在 episode 重置时由场景提供，整条 episode 固定使用该模型。执行中不按成功与否切换，也没有脚本接管。

checkpoint_by_sku = {
    "cube": updated_act,
    "box": original_act,
    "cup": original_act,
}
active_policy = checkpoint_by_sku[sku]  # 仅在 reset 时选择
active_policy.reset()

这是一套两个检查点组成的固定选择方案。由于那 30 个场景已经参与选择规则设计，它们随即成为开发证据，不能继续当作最终独立测试。

于是另行冻结 60 个新场景，每种 SKU 20 个，锁定选择规则和检查点哈希后，分别执行旧 ACT 与新方案，共 120 条完整自主轨迹：

同场景配对比较中，5 个场景由失败变成功、0 个由成功变失败；改善全部来自方块。盒子和杯子使用同一旧模型，前后动作与状态数组也逐项一致。120 条保存的动作序列全部重新物理执行，重放状态和最终成功判定一致。

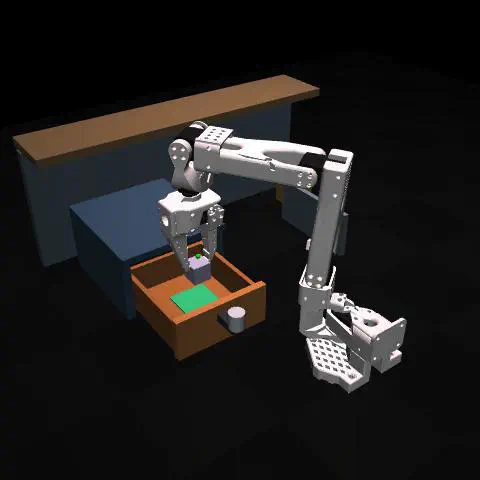

下面是一组代表性改善案例，seed 为 52100。两个视频均为 ACT 自主执行，保持相同初始场景；原策略在搬运或放入阶段失败，固定选择方案完成任务。它展示的是 5 个改善案例之一，整体结论仍以全部 60 个场景为准。

评估汇总可下载：最终 60 场景统计。成功率提升为 8.3 个百分点，危险碰撞为 0，但仍有 16 个失败场景。配对精确双侧检验 p=0.0625，未达到常用的 0.05 显著性阈值；也没有额外训练步数相同的对照，不能把全部提升单独归因于新增数据。这个结果支持“本次独立样本中有所改善”，不支持“已经保证所有随机位置成功”。

8. 如何阅读实现与复现实验

实现可以沿着数据流阅读，而不必先理解所有平台代码。下列路径均相对于仿真项目根目录 every-embodied/1，与本文所在的博客仓库分开。

实验运行于 WSL，核心依赖为 MuJoCo 3.3.7、LeRobot 0.4.0、PyTorch 2.7.1，以及 Menagerie 与 MimicGen 源码。MimicGen 使用提交 72bd767c255545f462e7ccfb2731f2e5d4c1d9bb，上游代码保留原许可证。环境安装入口为 scripts/setup_wsl.sh；完整生成还需要已有的 13 条源演示及其 manifest，仅有训练命令不足以从零还原数据。

已有实验产物时，可以直接查看模型与报告，无须重训。在项目根目录启动静态服务后，打开 /runs/drawer_recovery/sku_policy/dashboard.html，即可查看全部场景结果与代表性对比录像：

# 已配置好依赖的 WSL 环境，当前目录为仿真项目根目录
python -m http.server 8765 --bind 127.0.0.1
# 浏览器访问 http://localhost:8765/runs/drawer_recovery/sku_policy/dashboard.html

以下是已有源数据与依赖时的首轮生成、训练入口，用于说明复现顺序；它们会产生新实验计算，现有归档目录带有防重复覆盖标记：

export PYTHONPATH=.
export MUJOCO_GL=egl

python scripts/drawer_mimicgen.py generate --workers 4
python scripts/audit_mimicgen_drawer.py
python scripts/drawer_mimicgen.py train
python scripts/drawer_mimicgen.py evaluate

补采流程入口为 scripts/drawer_recovery.py，最终固定选择评估为 scripts/evaluate_sku_act.py。复做新实验应使用独立输出位置并重新冻结协议，不能删除防重复标记来覆盖已有证据。完整过程记录在 docs/DRAWER_MIMICGEN_100_REPORT.md 和 docs/DRAWER_RECOVERY_FINAL_REPORT.md；最终规则、指标与重放核验分别在 runs/drawer_recovery/sku_policy/ 下的 protocol.json、comparison.json、audit.json 中。

相关开源实现：MuJoCo、Menagerie SO-100 模型、MimicGen、LeRobot ACT。

9. 这个飞轮下一步该转向哪里

当前最薄弱的部分仍是方块抓取与放入的稳定性，以及杯子难例在策略中的学习效果。下一轮应在新的开发场景上分析失败阶段，验证更可靠的演示，再评估 SKU 均衡采样、动作风格一致性和更短动作执行窗口等改动。最终这 60 个场景保留为受保护评估记录，不能直接把失败位置回灌训练后继续称它们为独立测试。

向真实机器人推进，还需要用视觉和状态估计替代特权环境真值，实测相机与关节同步、坐标标定及接触条件，然后逐项引入受控的物理分布变化。当前的数据 schema、质量报告和版本关联可以复用，但真实采集能力需要另行验证。

这个项目已经打通了从仿真到数据、从数据到策略、从策略失败返回采集的链路。更重要的工程经验是：每一轮都要能回答“哪一类场景改善了，哪一类退步了，用什么证据决定保留哪个模型”。只有把失败诊断、数据来源和独立评估一起保留下来，新增数据才可能持续转化为可靠的能力。
